壁エレメントのグリッドシート入力

壁エレメントのグリッドシート入力

［架構配置入力］▶〔節点・部材〕▶［壁エレメント］▶[壁エレメントのグリッドシート入力]

壁エレメントを配置します。

【節点】で定義した節点名称を入力します。

【断面】で定義した断面名称を入力します。
【断面】の｢形状｣が｢0:矩形｣の場合、｢寸法-P1｣が有効幅、｢寸法-P2｣が壁厚となります。

｢0:1次連続｣、｢1:2次連続｣、｢2:剛接｣から選択します(『概要編(PDF)』｢4.2.1 壁モデルと自由度｣参照)。

剛性を低減または増大する場合、剛性低減係数(＞0.0)を入力します。

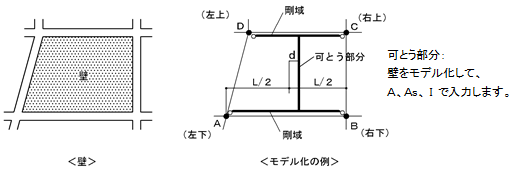

壁板中心と壁柱中心の距離(下図のd)を入力します。
壁柱が座標正方向にある場合、正の値で入力します。

壁柱オフセットの入力
